不透明部分的線傳熱系數與門窗節能等級的關系
當前位置: 首页 > 新聞中心 > 行業動態

一、前言


  被動式房屋(Passive House)是歐洲倡導的一種新型節能建築,在歐洲尤其是德國發展的較為迅速,這正是得益於德國政府重視節能。德國的門窗節能規範要求高,目前北京執行的75%節能標準規定為整窗值小於2.0W/㎡K,落後德國整整20年。在中國大力推行建築節能工作的時候,「被動房」成為一個很總要的平臺。被動房的研發和推廣對我國建築節能政策的推進和門窗節能技術的提升有著非常重要的意義。


  二、被動房用窗標準


  我國還沒有全國或氣候區性的被動房門窗標準可以執行,僅有河北省製定了被動房地方標準。而我國有嚴寒、寒冷、夏熱冬冷、夏熱冬暖、溫和5個氣候區域,每個氣候區的溫度、濕度、風速、日照等因素存在較大差異。被動窗的標準應因地製宜,參考現行的中國節能設計標準,進行分區域製定。筆者研究了德國被動房研究所給出的氣候分區,PHI主要把中國分成了三大氣候區:


  嚴寒地區:黑龍江、吉林、內蒙古、寧夏、青海、


  寒冷地區:北京、天津、遼寧、河北、山西、陜西、甘肅、新疆、西藏


  溫暖地區:山東、河南、江蘇、安徽、浙江、江西、湖南、湖北、四川、貴州、廣西

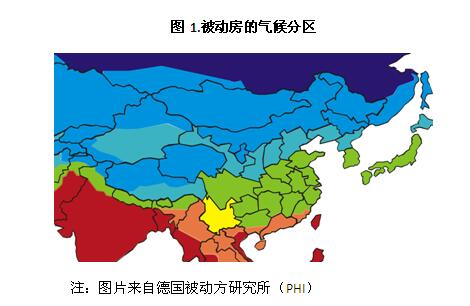

不透明部分的線傳熱系數與門窗節能等級的關系(图1)


 註:圖片來自德國被動方研究所(PHI)


  對應的氣候區整樘窗的傳熱系數值、安裝後U值和玻璃的值要求如下表所示:

不透明部分的線傳熱系數與門窗節能等級的關系(图2)

  三、不透明部分線傳熱系數

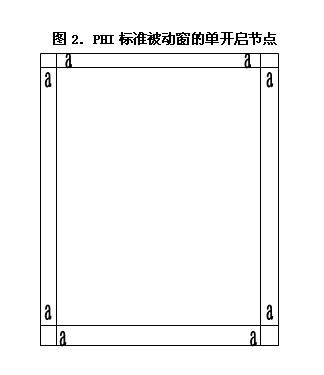

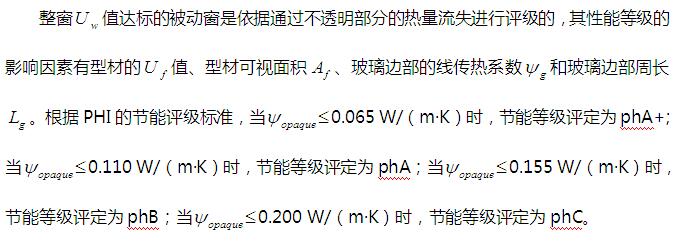

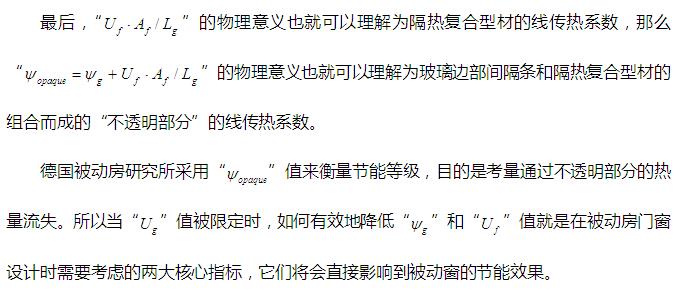

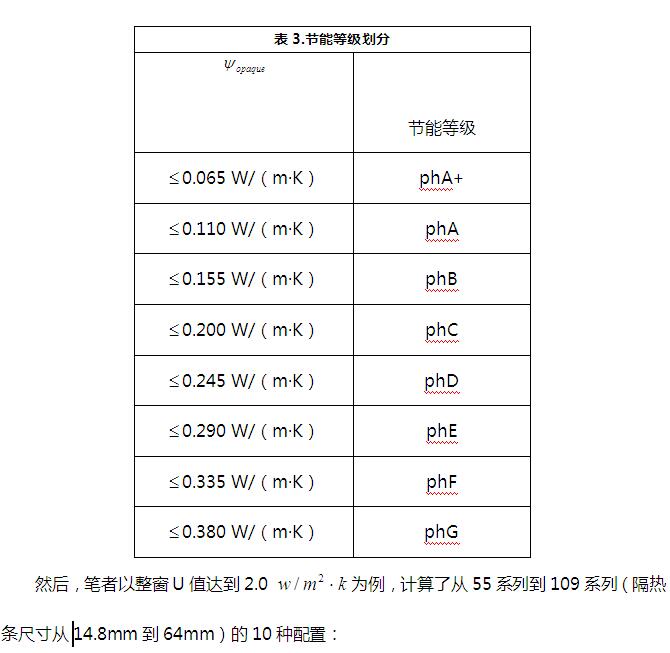

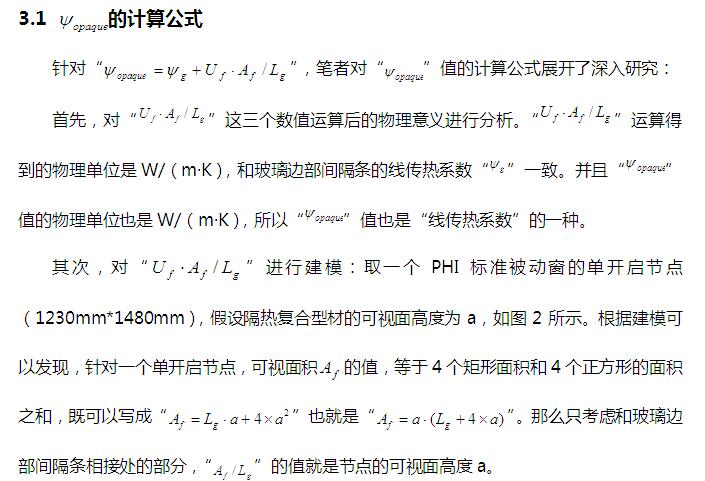

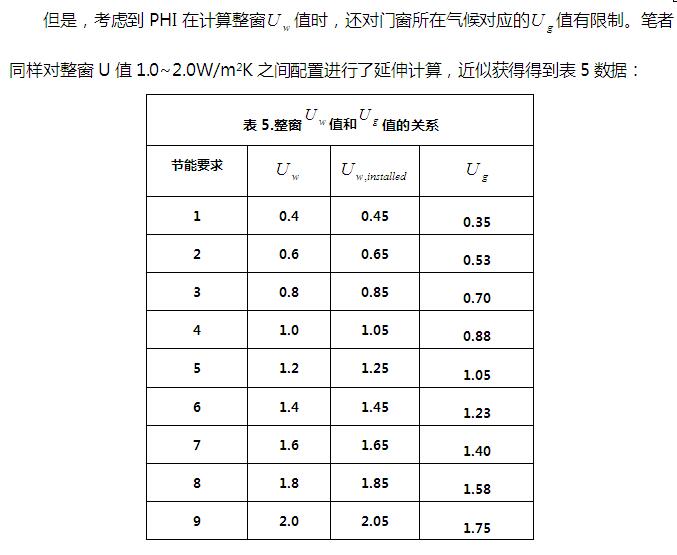

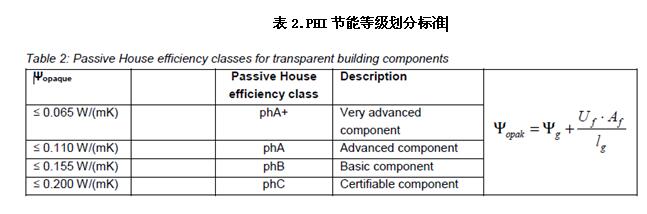

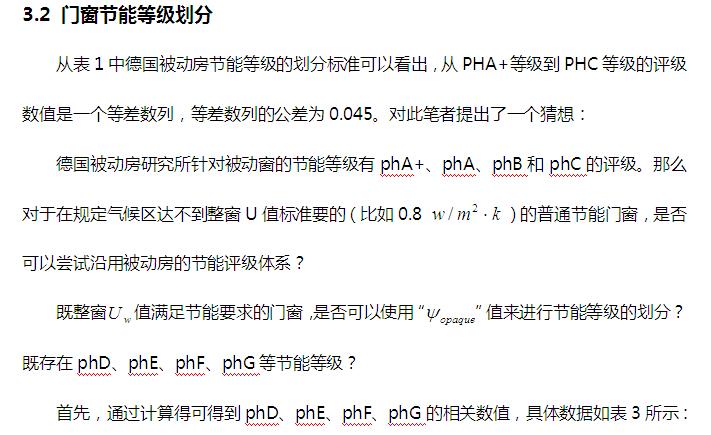

  德國被動房研究所提出了一個新的概念:「 」值—不透明部分的線傳熱系數,計算公式為:不透明部分的線傳熱系數與門窗節能等級的關系(图3)


不透明部分的線傳熱系數與門窗節能等級的關系(图4)

不透明部分的線傳熱系數與門窗節能等級的關系(图5)

不透明部分的線傳熱系數與門窗節能等級的關系(图6)

不透明部分的線傳熱系數與門窗節能等級的關系(图7)

不透明部分的線傳熱系數與門窗節能等級的關系(图8)

不透明部分的線傳熱系數與門窗節能等級的關系(图9)

不透明部分的線傳熱系數與門窗節能等級的關系(图10)

不透明部分的線傳熱系數與門窗節能等級的關系(图11)

不透明部分的線傳熱系數與門窗節能等級的關系(图12)

不透明部分的線傳熱系數與門窗節能等級的關系(图13)

不透明部分的線傳熱系數與門窗節能等級的關系(图14)

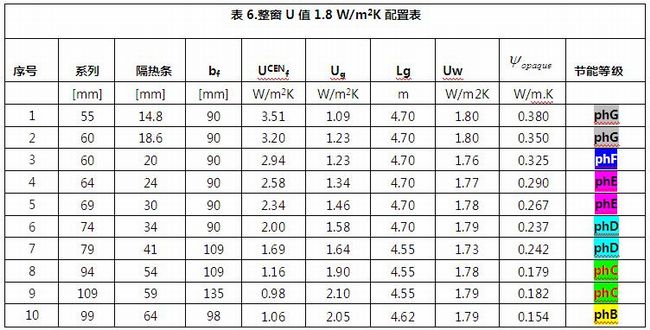

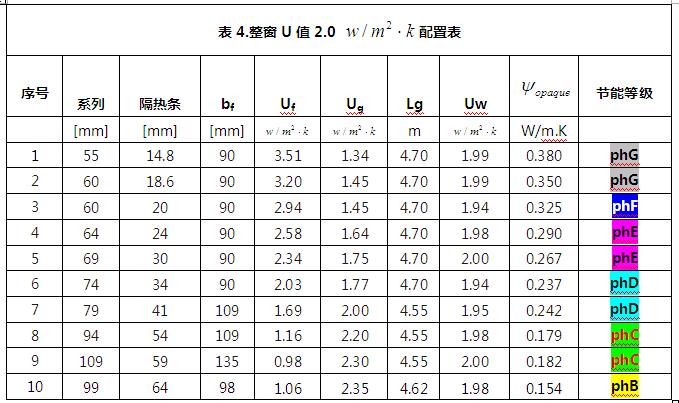

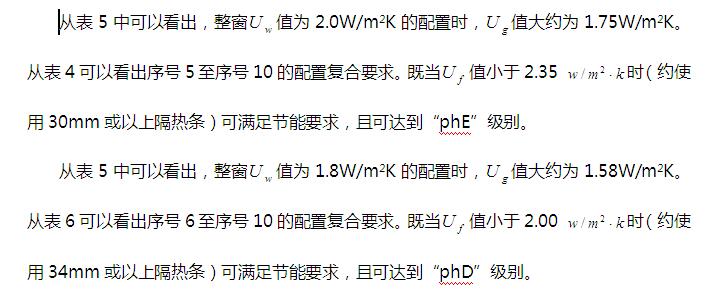

由於篇幅的限製,對於整窗U值1.8W/m2K以下的配置不再進行羅列展示。針對鋁合金整窗U值0.8~2.0W/m2K 的配置所對應的節能等級筆者總結了以下配置參考:


  1.使用大於等於64mm的隔熱條可以達到phB級別


  2.使用54mm至59mm的隔熱條可以達到PhC級別


  3.使用34mm至41mm的隔熱條可以達到phD級別


  4.使用24mm至30mm的隔熱條可以達到phE級別


  5.使用20mm左右的隔熱條可以達到phF級別


  6.使用14.8mm至18.6mm的隔熱條可以達到phG級別


  四、結束語


  目前我國的節能建築的發展蒸蒸日上,但是在技術標準和產品性能等方面仍落後很多。甚至在設計時僅僅只需考慮「整窗 值」滿足建築節能要求即可,對於門窗具體的節能效果並不知曉,忽視了大量的邊部熱量流失,造成了節能門窗「不節能」的後果。德國被動房研究所提出的門窗的不透明部分線傳熱系數計算,不僅給出了具體評估門窗節能效果的方法,而且為高節能門窗提供了新的設計思路。
